1. Installation
Le Plumespector est un appareil auto-installable. Un guide d’installation rapide permettra au nouveau propriétaire de ce produit d’être opérationnel en une heure.

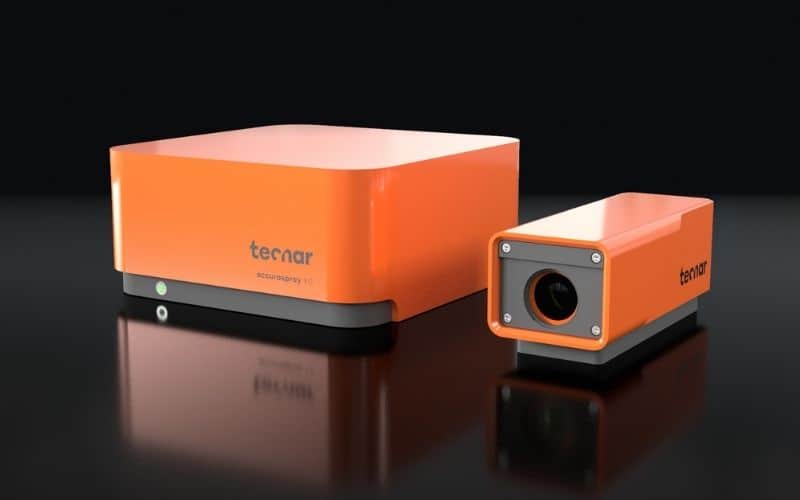

Plumespector:
Caméra universelle qui caractérise le cône de projection thermique
Le Plumespector est une caméra de projection thermique en ligne qui mesure la dimension, l’orientation, l’intensité et la stabilité du cône de projection.
Parlez à un expertSurveiller le processus
Nous savons que rien ne vaut l’expérience, mais avez-vous songé à ce qui se passera lorsqu’un de vos employés de longue date prendra sa retraite? Pas d’inquiétude, car le Plumespector garde en mémoire et réactualise le savoir-faire de vos meilleurs opérateurs, ceux qui peuvent reconnaître un bon cône de projection rien qu’en le regardant!
Angle de la projection
Largeur de la projection
Intensité de la projection
Stabilité de la projection
Déviation de la projection
Densité de la projection
L'avantage du Plumespector
Accéder aux mesures du cône de projection
Le Plumespector permet de caractériser tous les procédés de projection thermique :
- Projection à l’arc électrique
- Projection à la flamme
- Projection par plasma d’air (APS)
- Projection d’oxycombustible à haute vitesse (HVOF)
- Projection air-carburant à haute vitesse (HVAF)
- Projection à plasma en suspension (SPS)
Toutes les mesures obtenues avec le Plumespector (angle, largeur et intensité du cône) ont des limites inférieures et supérieures réglables pour chaque procédé, ce qui permet à l’opérateur de la cabine de projection de réagir facilement à une alerte de l’appareil.

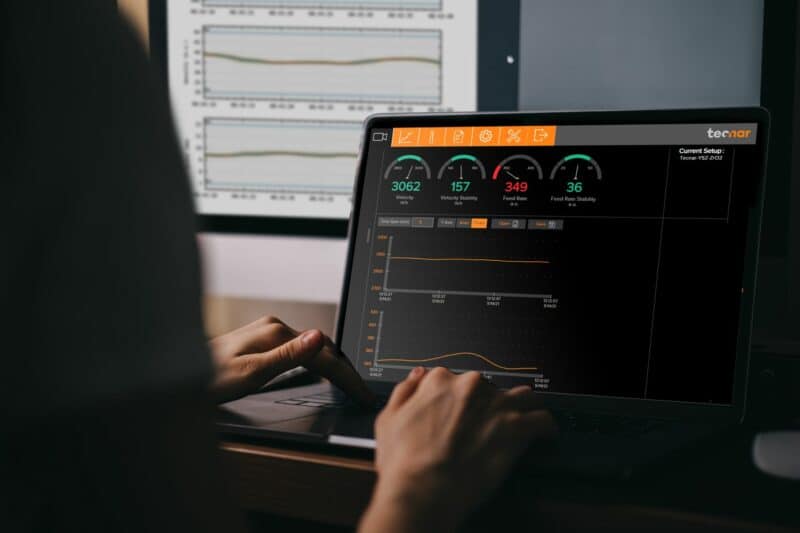

Prêt pour l'industrie 4.0
Le Plumespector est doté d’une interface utilisateur en ligne accessible en tout lieu. Son interface HTTP permet par ailleurs une automatisation complète de la séquence de mesure. L’appareil peut être déclenché par le robot de projection lui-même, et génère un rapport de production à la demande. Il se prête parfaitement à la numérisation 4.0 de votre cabine.

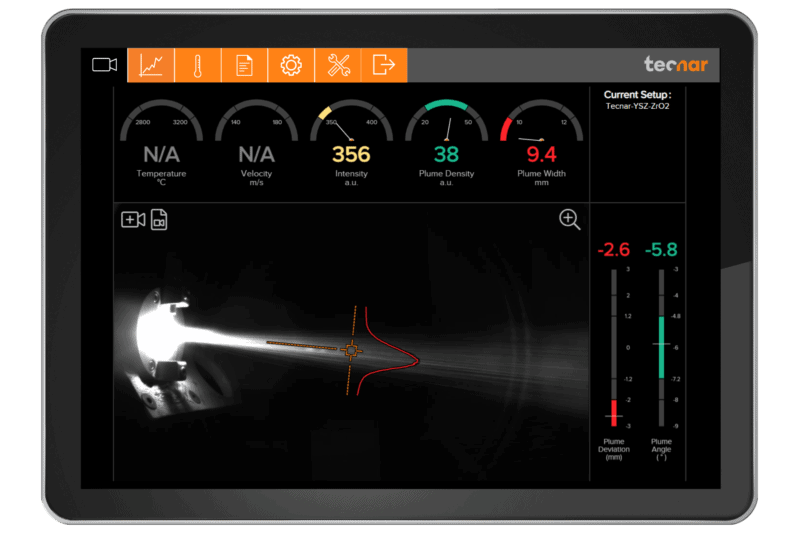

Des mesures fiables

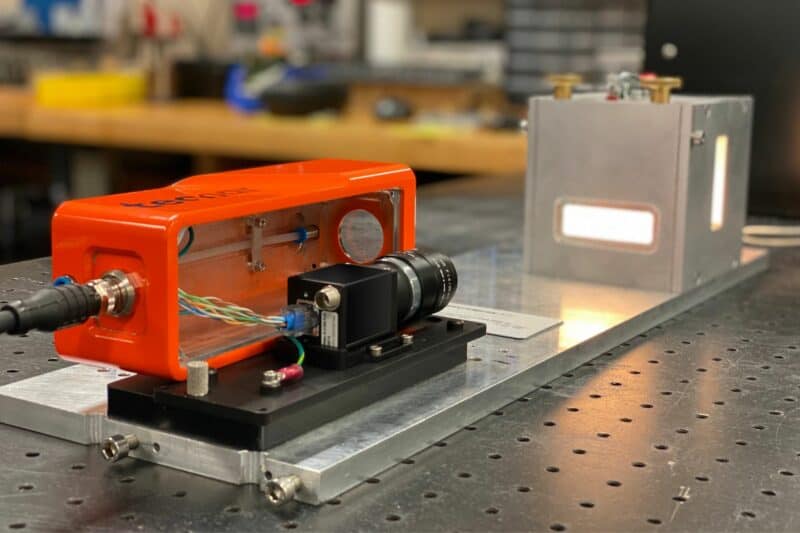

Bien plus qu’une simple caméra, le Plumespector est étalonné à l’aide d’instruments traçables par le NIST. Pour chaque unité, le facteur d’agrandissement du matériel optique et l’efficacité photonique de la détection sont calibrés afin que tous les capteurs soient identiques.
Intégrer le Plumespector au processus de projection
l est très facile d’intégrer le Plumespector aux différentes étapes du contrôle de la qualité.
Spécifications techniques - Plumespector
Impérial
Métrique
Plages de mesures
Intensité et pic du cône de projection
5% de précision
5% de précision
Largeur et position du cône de projection
Précision de 0,6 mm
Précision de 0,02 po.
Angle de projection
Précision de 0,2 degré
Précision de 0,2 degré
Informations sur le volume de mesure
Champ de vision de la caméra CMOS
400 mm
15.7 po.
Distance de travail
200 mm
7.87 po.
Dimensions et poids
Tête du capteur
195 mm X 77 mm X 62 mm
7.7 po. X 3 po. X 2.4 po.
Module de commande
230 mm X 230 mm X 102 mm
9 po. X 9 po. X 4 po.
Poids total
12 kg
26.5 lbs
Prérequis à l’installation
Alimentation électrique
120 - 240 VAC, 50-60 Hz 5A
120 - 240 VAC, 50-60 Hz 5A
Alimentation en air
1,35 à 2 bar d'air comprimé propre et sec
20-30 psi d'air comprimé propre et sec
Support de positionnement
Voir le dessin mécanique dans le manuel
Voir le dessin mécanique dans le manuel
Connectivité de l'automatisation
Voir la section 4 du manuel du produit
Voir la section 4 du manuel du produit
