Shotmeter :
Capteur de grenaillage adapté à la production
Le Shotmeter est un capteur de grenaillage en ligne qui mesure la vitesse des particules en vol. Il s’agit d’un capteur facile à utiliser pour la surveillance au quotidien de l’état de l’équipement, le contrôle de la qualité, le développement de processus et le transfert de configuration.
Parlez à un expertContrôlez votre processus de grenaillage
Contrôlez votre vitesse pour contrôler votre intensité
L’objectif du Shotmeter est de rendre les diagnostics de grenaillage accessibles et de gagner du temps. C’est pourquoi nous avons créé un capteur facile à utiliser, fiable et abordable pour tous les ateliers de grenaillage. Ne laissez pas les choses au hasard. Contrôlez votre vitesse pour obtenir une intensité de grenaillage reproductible.
Vitesse des particules en vol
Qualité du signal
Vitesse d'avance relative
L'avantage du Shotmeter
Atteindre facilement l'intensité ciblée
Les procédés de grenaillage sont sensibles à l’intensité, qui est directement corrélée à la vitesse du média. L’obtention d’une vitesse reproductible est essentielle pour maximiser l’homogénéité. Le contrôle en temps réel de la vitesse en vol peut aider les responsables de la production à surveiller et à atteindre les objectifs fixés :
- L’étalonnage des équipements adéquat
- Le contrôle des paramètres du processus
- L’accès aux fichiers de données et traçabilité
La meilleure précision du secteur
Les mesures de vitesse sont étalonnées en usine à l’aide d’un banc d’étalonnage traçable au NIST afin de recréer les conditions rencontrées sur le terrain.
Gagner du temps
- Développement des paramètres de grenaillage et optimisation du processus plus rapides
- Transfert facile des paramètres et reproduction d’une cellule à l’autre
- Qualification plus rapide de nouvelles pièces d’équipement
- Corrélation directe entre la vitesse et la déviation de la bande d’Almen
Caractéristiques du logiciel

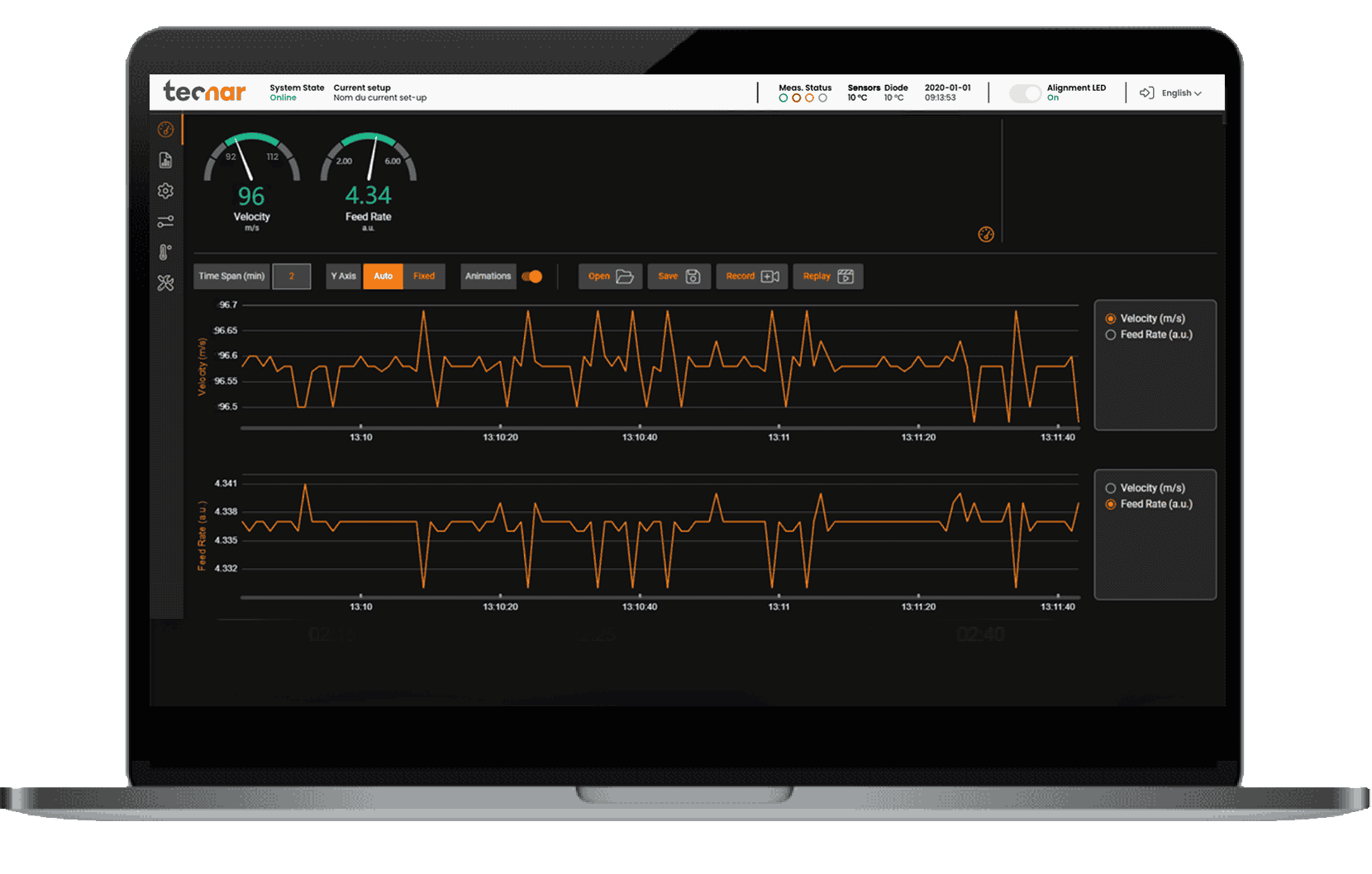

Afficheurs à bandes
L’évolution de la vitesse dans le temps est visualisée sur un graphique à bandes intuitif.
Rapports de production
Les rapports de production sont générés d’un simple clic dans l’interface utilisateur.
Fichiers de configuration
Les paramètres de configuration importants en fonction des conditions sont enregistrés et rappelés facilement.
Spécifications techniques - Shotmeter
Plages de mesures
Vitesse des particules
5-200 m/s à 2% de précision
16-656 pi/s à 2% de précision
Informations sur le volume de mesure
Surface de mesure de la vitesse
⌀3,4 mm = 9 mm²
⌀0,13 po. = 0,05 po.²
Distance de travail
200 mm
7,87 po.
Prérequis à l’installation
Alimentation électrique
100-120 or 200-230 VAC, 50-60 Hz auto-interrupteur
Alimentation en air
Fournir de l'air de refroidissement propre et sec à 1,7-2,7 bar à la tête du capteur.
Fournir de l'air de refroidissement propre et sec à 25-40 psi à la tête du capteur.
Dimensions
Tête du capteur
105 mm x 65 mm x 185 mm - 1,6 kg
4,1 po. x 2,6 po. x 7,3 po. - 3,5 lbs
Contrôleur
300 mm x 127 mm x 300 mm
11,8 po. x 5 po. x 11,8 po.
Poids total
12,7 kg
28 lbs
Spécifications d'expédition
Dimensions totales
570 mm x 380 mm x 260 mm
22,4 po. x 15 po. x 10,2 po.
Poids total
12,7 kg
28 lbs
