L’Accuraspray 4.0 est un capteur de projection thermique en production qui mesure la température, la vitesse, la dimension, l’orientation, l’intensité et la stabilité des particules en projection. Les capteurs Accuraspray sont utilisés dans plus de 400 cabines de projection à travers le monde pour assurer la qualité des processus et faciliter leur développement ainsi que leur mise en place.
Parlez à un expertLa constance des revêtements dépend de la constance des paramètres de projection
Notre vision est simple : définir les normes de l’industrie en matière de qualité et de constance. C’est pourquoi l’Accuraspray de quatrième génération a été conçu dans l’objectif de démocratiser l’utilisation des capteurs de projection. Il est fiable, polyvalent, facile à utiliser, et se prête parfaitement à une automatisation complète de votre cabine de projection.
La notion de stabilité est d’une importance cruciale en projection thermique. Reconnaissant son rôle capital en production, nous avons introduit une mesure de la stabilité du processus dans l’Accuraspray 4.0. Ce nouvel outil d’analyse à la fine pointe de la technologie établit des repères en matière d’écarts de mesures acceptables, de manière à comparer les écarts de stabilité en temps réel. Ainsi, il est possible d’avoir confiance en vos mesures à tous coups.
L’Accuraspray 4.0 est conçu pour être polyvalent et rentable, quel que soit le type de projection.
Il permet de caractériser tous les procédés de projection thermique :
L’opérateur n’a qu’à cliquer sur l’interface utilisateur en ligne de l’Accuraspray pour modifier le procédé à évaluer. Des réglages avancés peuvent également être effectués en utilisant l’API HTTP de l’appareil.

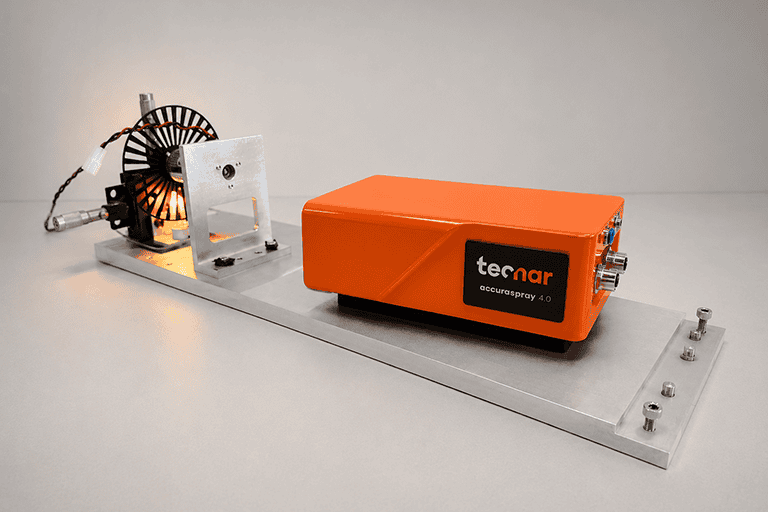

Le principe de mesure de l’Accuraspray est entièrement indépendant de la nature du procédé visé. Les lectures sont certifiées à l’aide d’algorithmes de filtrage afin que tout nombre affiché soit fiable. La totalité des mesures fournies par l’Accuraspray est étalonnée en usine sur des stations traçables par le NIST qui simulent les plages exactes de température, d’intensité et de vitesse souhaitées sur le terrain.
Cette quatrième génération de l’Accuraspray a été conçue dans l’objectif de permettre à toutes les cabines de projection de bénéficier d’une constance de processus optimale ainsi que de transferts et de développement de paramètres facilités. Nous pensons que la confiance dans la qualité d’un produit est la clé pour démocratiser son l’utilisation à travers le monde.
Prêt pour l’automatisation
Simple et facile à utiliser, l’Accuraspray 4.0 est doté d’une interface en ligne capable de transmettre l’information à plus de cinq dispositifs de visualisation simultanément. Il peut également être connecté aux robots des cabines de projection pour automatiser la mesure avant chaque session.
L’évolution de toutes les mesures dans le temps est visualisée sur des diagrammes à bandes simples à interpréter.
Les rapports de production sont générés par un simple clic dans l’interface utilisateur ou par des E/S numériques.
La fonction « autoset » règle automatiquement les principaux paramètres de l’Accuraspray 4.0 en fonction des conditions de projection.
La température du substrat est essentielle pour de nombreuses propriétés du revêtement, telles que la contrainte résiduelle et l’adhérence. Pour faciliter l’intégration d’un capteur supplémentaire et le contrôle de la température du substrat, l’Accuraspray 4.0 propose en option un pyromètre infrarouge sans contact. Fonctionnant dans une plage de température de 0 à 500°C, il s’intègre parfaitement au système, améliorant le contrôle de la température du substrat pendant les processus de préparation de surface et de pulvérisation.
Pour une plus grande précision, l’émissivité du pyromètre peut être réglée, ce qui permet des mesures de température plus nuancées. Une fois connecté à la tête Accuraspray 4.0, le pyromètre fournit en permanence des relevés en temps réel. Ces mesures sont non seulement accessibles instantanément via l’interface utilisateur d’Accuraspray, mais elles sont également stockées en toute sécurité dans la base de données du système pour un contrôle et une analyse complets.
Il est très facile d’intégrer l’Accuraspray aux différentes étapes du contrôle de la qualité. Voici les cinq étapes importantes:
Nous sommes fiers de vous présenter les meilleures garanties de fabrication sur le marché et de vous offrir une assistance des plus complètes pour que vous puissiez compter sur notre technologie de capteurs de projection pendant de nombreuses années.
Mais ne nous croyez pas sur parole, fiez-vous plutôt à nos clients.
Température des particules
≥1000 °C à 3% de précision
≥1832 °F à 3% de précision
Vitesse des particules
5-1200 m/s à 2% de précision
15-4000 pi/s à 2% de précision
Intensité et pic du cône de projection
5% de précision
Largeur et position du cône de projection
±0,6 mm de précision
±0,02 de précision
Angle de projection
0,2 degré de précision
Pyromètre de température du substrat
De 0 à 500 °C
De 32 à 932 °F
Stabilité du processus
Détection automatique de l'instabilité
Distance de travail
200 mm
7,87 po.
Surface de mesure de la température et de la vitesse avec lentille cylindrique (par défaut)
3,4 mm x 25 mm = 85 mm²
0,13 po. x 1 po. = 0,13 po.²
Surface de mesure de la température et de la vitesse sans lentille cylindrique
⌀3,4 mm = 9 mm²
0,13 po. = 0,05 po.²
Champ de vision de la caméra CMOS
400 mm
15,75 po.
Alimentation électrique
120 - 240 VAC, 50-60 Hz Auto-switch
Alimentation en air
1,35-2 bar d'air comprimé propre et sec
20-30 psi d'air comprimé propre et sec
Support de positionnement
Voir le dessin mécanique dans le manuel
Tête du capteur
190 mm X 110 mm X 62 mm
7,5 po. X 4,3 po. X 2,5 po.
Module de commande
230 mm X 230 mm X 102 mm
9 po. X 9 po. X 4 po.
Poids total
12 kg
26,5 lb
Dimensions
570 mm x 380 mm x 260 mm
22,4 po. x 15 po. x 10,2 po.
Poids
12 kg
26,5 lb
